詳細說明

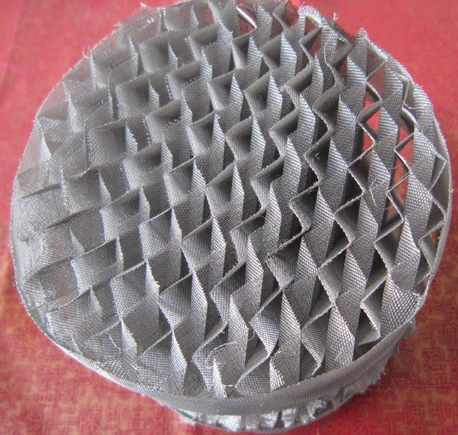

金屬絲網波紋填料
金屬絲網波紋填料由不銹鋼絲網波紋片組裝而成.填料在塔內構成均勻的幾何圖形排列,規定了汽液流路,改善了溝流及壁流現象.由于絲網獨具的毛細作用，又使表面積有更為有效的潤濕性能，有低的壓降和少的持液量,因此具有很高的分離效率。特別適用于難分離物系及熱敏性物系。廣泛應用于石油化工（如煉油廠催化裂化提餾段）、化肥、天然氣、生物化工、環境工程等廣大領域。塔設備直徑達6米，分離性能高于金屬孔板波紋填料。可適于400℃的操作溫度，對低溫操作其溫度無限制.
主要特點：
1、比表面積大、孔隙率高、重量輕，填料效率高；氣相通路傾角小，有規則的氣相通路，壓力損失小，填料壓降低；徑向擴散良好汽液接觸充分。
2、通量大，壓力降低；低負荷性能好，理論板數隨氣體負荷的降低而增加，幾乎沒有低負荷極限；
3、操作彈性大；
4、放大效應不明易；
5、能夠滿足精密、大型、高真空精餾裝置的要求。為難分離物系、熱敏性物系及高純度產品的精餾分離提供了有利的條件。
2、通量大，壓力降低；低負荷性能好，理論板數隨氣體負荷的降低而增加，幾乎沒有低負荷極限；
3、操作彈性大；
4、放大效應不明易；
5、能夠滿足精密、大型、高真空精餾裝置的要求。為難分離物系、熱敏性物系及高純度產品的精餾分離提供了有利的條件。
主要應用:
如乙醇的分離塔將原來5米的瓷環填料換成金屬絲網波紋填料，用同樣原料就能分離出甲醇含量為0.05%食用酒精。產量提高了2倍，還生產出光學純酒精，塔效率達每米8塊理論級，相當于瓷環填料的2.5倍。還有在分離甲醛、精制環烷乙烷、異丙醇提取及脫水工藝、合成脂肪酸分離、醋酸乙酯分離、苯酚精制等裝置中均取得良好效果.
該填料適用于多種精密分離、精細分離、高純分離、深冷分離、空氣分離等場合。每米填料層可提供3-12塊不等的工程理論板數，使塔高得到大幅降低。對于大液氣比的體系、強腐蝕性體系，臟堵體系、搞表面張力及高粘度體系等，使用時應慎重。
產品技術參數
| 型號 |
比表面積 m2/m3 |
空隙率 ε% |
水力直徑 mm |
F因子m/s√kg/m3 |
理論板數 No/m |
壓 降 mmHg/m |
備 注 |
| 250X | 250 | 0.97 | 0.2-40 | 3 | 2-3 | 220 | 不銹鋼、Ni、Ti、碳鋼、銅、PP等材質，也可按用戶要求制造。 |
| 250Y | 250 | 0.97 | 0.2-40 | 2.6 | 2.5-3.5 | 280 | |
| 350X | 350 | 0.958 | 0.2-30 | 2.5 | 2.5-3.5 | 300 | |
| 350Y | 350 | 0.958 | 0.2-30 | 2.2 | 3-4 | 380 | |
| 500X | 500 | 0.94 | 0.2-20 | 2.2 | 4-5 | 400 | |
| 500Y | 500 | 0.94 | 0.2-20 | 2 | 4.5-5.5 | 460 | |
| 700X | 700 | 0.916 | 0.2-20 | 2 | 6-7 | 500 | |
| 700Y | 700 | 0.916 | 0.2-20 | 1.8 | 6.5-8 | 550 | |
| 1000X | 1000 | 0.88 | 0.2-10 | 1.4 | 8-9 | 700 | |
| 1000Y | 1000 | 0.88 | 0.2-10 | 1.2 | 9-10 | 800 |
BX型及CY型金屬絲網紋填料特性參數
| 型號 |
比表面積 m2/m3 |
F因子 m/s√kg/m3 |
每米填料理論板數Nt/m | 壓力降mmHg/m |
空隙率 % |
堆積密度 kg/m3 |
| BX－500 | 500 | 2.0～2.4 | 4～5 | 1.5 | 93 | 約125 |
| CY－700 | 700 | 1.3～2.0 | 6～9 | 5 | 87 | 約165 |
對苯二甲
1、酸二甲酯精餾裝置，采用BX－500金屬絲網波紋填料開車成功，效益顯著。
2、苯酚精餾塔應用BX－500型金屬絲網波紋填料產品純度、產量都大幅度提高，效果明顯。
3、紫羅蘭酮高級香料精制，采用CY－700型金屬絲網波紋填料、降膜式再沸器、無泄漏物料泵組成的
4、在三聚甲醛精制裝置中，用BX－500型金屬絲網波紋填料也獲得了空前的成功。
5 食用灑精溶液中甲醇的分離，采用CY－700型金屬絲網波紋填料，使酒精中甲醇含量由0.24%降到0.06%以下，達到出口標準。
6、高效精密分餾塔制取高純度紫羅蘭酮獲得成功，產品純度、顏色、香氣均達到國際同類產品的水平，收率比舊塔提高2.5倍，效益顯著。
7、合成脂肪酸分離，采用CY－700型金屬絲網波紋填料進行真空精餾，單碳酸純度可達92％－98％，證明該塔高效、低阻、生產能力大、操作范圍廣，適于脂肪酸的真空精餾。
2、苯酚精餾塔應用BX－500型金屬絲網波紋填料產品純度、產量都大幅度提高，效果明顯。
3、紫羅蘭酮高級香料精制，采用CY－700型金屬絲網波紋填料、降膜式再沸器、無泄漏物料泵組成的
4、在三聚甲醛精制裝置中，用BX－500型金屬絲網波紋填料也獲得了空前的成功。
5 食用灑精溶液中甲醇的分離，采用CY－700型金屬絲網波紋填料，使酒精中甲醇含量由0.24%降到0.06%以下，達到出口標準。
6、高效精密分餾塔制取高純度紫羅蘭酮獲得成功，產品純度、顏色、香氣均達到國際同類產品的水平，收率比舊塔提高2.5倍，效益顯著。
7、合成脂肪酸分離，采用CY－700型金屬絲網波紋填料進行真空精餾，單碳酸純度可達92％－98％，證明該塔高效、低阻、生產能力大、操作范圍廣，適于脂肪酸的真空精餾。
BX-500型金屬絲網波紋填料，特別適用于熱敏性、難分離物系的真空精餾，尤其是操作壓力低于7KPa的工況以及要求理論板多而壓力降又要求低；總高度希望低；為工業放大而設置的試驗塔；持液量��；加熱介質濕度受到限制等場合。CY－700型金屬絲網波紋填料，一般用于同位素分離或需要大量理論板數的難分離物系的精密分餾，也可用于高度愛到嚴格限制或要求達到高純度產品的場合。例：硝基甲苯同分異構成、異丙醇、環氧乙烷、甲醇、乙醇、松節油、C5－C9合成脂肪酸、檀香等許多石化、香料、醫藥、染料產品。
