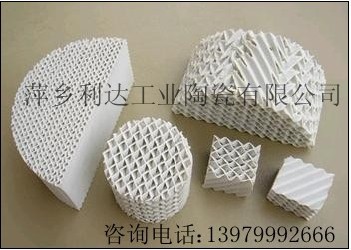

陶瓷波紋填料
該產品主要為硅鋁酸鹽耐酸耐化學腐蝕陶瓷材料，可耐溫1300℃,使用溫度范圍為-1000℃。產品具有耐化學腐蝕性強，除氫氟酸外,能耐所有的無機酸、有機酸及酸性氣體、中性氣體.目前最大的陶瓷規整填料塔已達11米,最小可用于直徑100毫米的塔器,可在負壓及加壓狀態下操作.廣泛用于各種吸收和解吸單元操作, 在鹽酸、硫酸工業、天然氣行業、環保廢氣凈化處理及解吸脫氣裝置等，均取得喜人的效果。
陶瓷規整填料由于許多具有相同幾何形狀的填料單元體構成。瓷質規整波紋板填料單元體是相互平行疊加的波紋片。根據波紋豎向傾角的不同，可分為X型和Y型兩類，X型的傾角為30°，Y型傾角為45°。我公司可根據用戶委托，生產不同比表面積的非定型規整填料。
陶瓷規整填料由于許多具有相同幾何形狀的填料單元體構成。瓷質規整波紋板填料單元體是相互平行疊加的波紋片。根據波紋豎向傾角的不同，可分為X型和Y型兩類，X型的傾角為30°，Y型傾角為45°。我公司可根據用戶委托，生產不同比表面積的非定型規整填料。
| 此結構適合直徑小于800mm的填料塔 | 此結構適合直徑大于800mm的填料塔 |
|
1、規整填料 2、支撐柵板 3、液體收集器 4、降液管 5、管式液體分布器 |
1、規整填料 2、支撐柵板 3、液體收集器 4、集液環 5、多級槽式液體分布器 6、填料壓圈 7、支撐柵板 8、蒸汽入口管 9、塔底 10、至再沸器循環管 11、裙座 12、底座環 |
陶瓷板波紋填料特性參數
| 填料型號 | 理論板數1/m | 傾斜角° | 比表面積 m2/m3 | 空隙率% | 水力直徑mm | 壓力降 mmHg | 堆積密度 kg/m3 | 液體負荷 m3/m3 | 最大F因子（kg/m3）0.5 |
| 100X | 1 | 30 | 103 | 90 | 30 | 1.2 | 280 | 0.2-100 | 3.5 |
| 125Y | 1.7 | 45 | 125 | 88 | 28 | 1.5 | 360 | 0.2-100 | 3 |
| 125X | 1.5 | 30 | 125 | 86 | 28 | 1.5 | 370 | 0.2-100 | 3.2 |
| 160Y | 2 | 45 | 160 | 85 | 15 | 2 | 370 | 0.2-100 | 2.8 |
| 160X | 1.8 | 30 | 160 | 85 | 15 | 1.8 | 350 | 0.2-100 | 3.0 |
| 250Y | 2.5-2.8 | 45 | 250 | 82 | 12 | 2.2 | 420 | 0.2-100 | 2.6 |
| 250X | 2.3-2.7 | 30 | 250 | 82 | 12 | 2 | 400 | 0.2-100 | 2.8 |
| 300Y | 3.25-3.5 | 45 | 300 | 81 | 11 | 2.5 | 450 | 0.2-100 | 2.25-2.3 |
| 350Y | 3-4 | 45 | 350 | 80 | 10 | 2.5 | 470 | 0.2-100 | 2.6 |
| 400Y | 2.8-3.2 | 45 | 400 | 79 | 8 | 3.5 | 480 | 0.2-100 | 2.0 |
| 400X | 2.8 | 30 | 400 | 79 | 8 | 3 | 480 | 0.2-100 | 2.2 |
| 450Y | 4 | 45 | 450 | 76 | 7 | 4.5 | 550 | 0.2-100 | 1.8 |
| 450X | 3-4 | 30 | 450 | 76 | 7 | 4.4 | 550 | 0.2-100 | 2.0 |
| 470Y | 5 | 45 | 470 | 75 | 6 | 4.5 | 560 | 0.2-100 | 1.9 |
| 500Y | 7 | 45 | 500 | 73.5 | 7.5 | 4.6 | 600 | 0.2-100 | 2.1 |
| 700Y | 5 | 45 | 700 | 72 | 5 | 4.8 | 650 | 0.2-100 | 2.3 |
3、主要規格型號：
陶瓷波紋填料主要型號
| X型 | 100X | 125X | 160X | 250X | 300X | 350X | 400X | 450X | 500X | 700X |
| Y型 | 100Y | 125Y | 160Y | 250Y | 300Y | 350Y | 400Y | 450Y | 500Y | 700Y |
一般來說，X型具有較小的壓降，而Y型具有更好的傳質性能。為了兼顧壓降和傳質性能，還可在板上開孔。由于規整填料無明顯的放大效應，其表面粗糙度和材質獨具的抗腐蝕特性，在石油化工的蒸餾、汽提、吸收、抽提等傳質過程中，有著廣泛的應用前景。
2）、主要規格
瓷質波紋板規格
φ100~300×100 φ300~400×100
φ400~500×100 φ500~600×100
φ600~800×100 φ800~1000×100
φ1000~1800×100 φ1800~8000×100 （填料直徑可按用戶要求設計）
陶瓷規整波紋填料結構尺寸
| 序號 | 項目 | 單位 | X型 | Y型 | ||||||||||||
| 100 | 125 | 160 | 250 | 350 | 400 | 450 | 100 | 125 | 160 | 250 | 350 | 400 | 450 | |||
| 1 |
峰高 h |
mm | 30 | 23 | 17 | 12 | 8 | 7 | 6 | 30 | 22 | 17 | 11 | 8 | 7 | 6 |
| 2 | 波距2B | mm | 50 | 42 | 34 | 22 | 16 | 14 | 12 | 50 | 42 | 34 | 22 | 16 | 14 | 12 |
| 3 | 傾角θ | 度 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 45 | 45 | 45 | 45 | 45 | 30 | 30 |
| 4 | 齒形角β | 度 | 88-90 | 88 | 89 | 90 | 90 | 88-90 | 88-90 | 88 | 88 | 89 | 90 | 90 | 88-90 | 88-90 |
| 5 | 板厚 | mm | 2-3 | 2-2.5 | 1.5-2 | 1.2-1.6 | 1.0-1.5 | 0.8-1.3 | 0.8-1.2 | 2-3 | 2-2.5 | 1.5-2 | 1.2-1.6 | 1.0-1.5 | 0.8-1.3 |
0.8-1.2 |
